SPI：先读时序，再驱动一块屏幕

第 1 节 · 从 UART 的计时问题，走到 SPI 的时钟、主从与片选

UART 章中，发送端决定每个位保持多久，接收端发现起始位后，按自己的时钟推算后面各位的读取时刻。双方设置相同波特率，是为了让这些读取点落在正确的数据位里。

名义时间相同，真实时间也完全一样吗？

不一定。假设发送端一个位实际持续 100 μs，接收端却按 105 μs 安排读取。开始时偏差较小，越往后，读取点越偏离原本的位置；偏得足够远时，就可能读到相邻位。（这两个数用于说明偏移，不是在给实际串口规定允许误差。）

UART 每个字节帧都会利用起始位重新对齐，在允许的时钟误差内能够正常通信。（这里提出的是它需要满足的条件，不是说异步通信一定容易出错。）

能不能让双方按同一个节拍收发？

既然两端各自计时可能出现偏差，就让双方在通信时依据同一根时钟线来安排动作：什么时候准备当前位，什么时候读取，什么时候进入下一位，都按照约定的时钟边沿进行。这样，发送与接收就有了共同的节拍。

例如双方约定在上升沿读取：发送端要先把当前位放好，接收端在上升沿读取，再配合下一个周期继续。这个读取动作叫采样。连续两个 1 可以一直保持数据线为高，双方依照两个周期，就能把它们当成两个位处理。

SPI 的全称是 Serial Peripheral Interface，串行外设接口。它采用同步通信：双方依据共同的时钟节拍协调收发，不再只靠各自推算每个位的时间。（实际线路有传播延迟，数据仍须在采样前后保持足够稳定，速度也要满足器件要求。）

共用一根时钟线，用谁的时钟？

双方有了共同的节拍，还要确定由谁负责产生它。在本章的一次 SPI 通信中，选定一方驱动时钟线，双方再依据这根线协调收发。负责产生时钟的一方叫主机，配合这个时钟工作的一方叫从机；不能让两端同时随意驱动这根线。

时钟线常写作 SCK 或 SCLK。先记住：主机和从机的区分看谁掌握时钟，而不是谁提供业务数据。传感器虽然会把测量结果送出来，仍然可以是从机，由单片机提供读取它所需的时钟。

有了主从，数据线怎样命名？

从主机往从机送数据的线叫 MOSI：Master Out、Slave In，主机输出、从机输入。反方向叫 MISO：Master In、Slave Out，主机输入、从机输出。名称从主机角色出发，不是两边都把 MOSI 接自己的输入。

暂时先画这些线，不急着写代码。与 UART 的 TX 接 RX 不同，SPI 两端的 MOSI 通常接 MOSI、MISO 接 MISO，因为名字已经同时包含了两端的方向。实际模块也可能使用 SDI、SDO 等标记，必须按它的输入、输出含义核对。

一个主机连接多个从机，怎样选中其中一个？

多个从机可以共用主机产生的 SCK，MOSI 也可以共用。这样一个单片机就能连接多个 SPI 设备。但新问题来了：两颗设备都看到时钟和数据，这个字节到底是发给谁的？

用单独的一根线选中设备

为每颗从机分别连接一根选择线，常叫 CS（Chip Select，片选），也可能标成 SS 或 NSS。本章使用常见的低有效约定：拉低某设备的 CS，选中它；保持高，则不选中它。有效电平最终以器件手册为准。

选中 A 时，A 按时钟收发；B 不参与这次事务。多个从机共用 MISO 时，未选中的设备通常必须释放输出，使它不主动拉高或拉低，这叫高阻态；否则两颗器件同时驱动这根线，可能互相冲突。选模块时要确认它确实支持这种共享连接。

CS 还可能标记一次操作的边界

一些从机在 CS 有效后等待命令，接着接收地址、参数或数据，最后在 CS 释放时结束本次操作。这一整段叫一次事务。事务可能包含多个字节，不能默认“发完一个字节就必须拉高 CS”。应该按照器件要求决定选中多久、何时切换。

本章先讲常见的独立片选连接；特殊串接方式不在这次实验范围内。多设备共享时还要分别满足它们的模式、速度和片选时序要求，而不是仅多接一根 CS 就自动兼容。

第 2 节 · 跟着时钟，传完一个字节

先固定一个例子：SCK 空闲为低，在上升沿采样，最高位先发送。模式名称稍后才介绍；现在只跟着动作走。

发送 0xA6，要依次放出哪些位？

0xA6 等于二进制 10100110。最高位记作 D7，最低位记作 D0。这里依次发送 D7 到 D0，也就是 1、0、1、0、0、1、1、0。UART 章的例子低位先发，不能把那里的位顺序直接搬过来。

1. 先让 SCK 保持低，把 CS 拉低。
2. 在 MOSI 放好 D7＝1，并留出稳定时间。
3. 主机让 SCK 从低变高，从机在这个上升沿读取 MOSI。
4. SCK 回到低，准备下一位 D6＝0，再留出稳定时间。
5. 重复到 D0，八个上升采样沿就传完八位；按本次事务要求结束或继续。

接收端每收到一位，就把它放到相应位置；八位收齐后得到字节 0xA6。所谓“移位”，可以先理解为把已收部分向前挪一位，再放入新的一位，并不是让一整个数字瞬间出现在数据线上。

为什么同样八个时钟，能一边发、一边收？

MOSI 和 MISO 是两根不同的数据线。主机准备一位发送数据，从机也可以准备一位返回数据；在约定的采样边沿，从机读取 MOSI，主机读取 MISO。同样八个周期，两边各收到八位，这就是本例的全双工。

从机返回的内容由它自己的协议和状态决定，并不保证是刚收到字节的回显。比如这八个时钟可能用于接收命令，真正需要的测量数据要在后面的时钟中才能取到。

第 3 节 · 约定收发时序，再把约定填进 CubeMX

上一节传送一个字节时，我们采用的是这个顺序：先把数据放到 MOSI 上，时钟上升时让从机读取，再准备下一位。现在顺着这个过程看清两个问题，就能理解四种模式，不需要先背表格。

先放好数据，再让对方读

还是看 0xA6 的前两位：D7＝1、D6＝0。按上一节的约定，主机和从机这样配合：

1. 时钟还低着：主机先把 MOSI 设为高，表示 D7＝1。
2. 时钟第一次上升：从机读取 MOSI，记下一位 1。这个“读取并记下”的动作就是采样。
3. 时钟下降：主机在这一侧准备下一位，把 MOSI 改为低，表示 D6＝0。
4. 时钟再次上升：从机读取已经准备好的低电平，记下一位 0。

这样安排，是给数据留出稳定时间。如果接收端正准备读取，发送端却也在这附近改变电平，读到的可能是旧值，也可能是新值。双方需要事先约定：在哪个边沿读取，在哪个边沿附近准备下一位。

先看时钟：它也可以从高电平开始

前面一直让 SCK 不传数据时保持低。有些器件要求时钟空闲时保持高，主机就要配合它。于是一个周期的变化顺序也变了：

• 空闲低：先上升，再下降，回到低。
• 空闲高：先下降，再上升，回到高。

所以，第一个边沿不一定是上升沿。它是时钟离开空闲电平的那次变化；第二个边沿则让时钟回到空闲电平。先分清这一点，后面就不会把采样方向记反。

给第一个设置取名：CPOL，时钟空闲电平

我们已经知道有“空闲低”和“空闲高”两种要求。SPI 把这个设置叫时钟极性 CPOL：

• CPOL＝0：空闲低，每个周期先上升、再下降。
• CPOL＝1：空闲高，每个周期先下降、再上升。

CPOL 只决定时钟从哪个电平开始，尚未决定接收端在哪次变化读取。

第二个设置：CPHA，在哪一个边沿读取？

知道一个周期有两个边沿后，双方再约定使用哪一个来采样。这个设置叫时钟相位 CPHA：

• CPHA＝0：第一个边沿就读取。因此首位数据必须提前准备好；第二个边沿附近再准备下一位。
• CPHA＝1：第一个边沿先推出当前位，第二个边沿才读取；之后每个周期都按这个次序继续。

先保持空闲低，只改变这一项，就能看出区别：CPHA＝0 时上升沿读；CPHA＝1 时上升侧先准备、下降沿再读。再换成空闲高，第一、第二边沿的方向又会反过来。判断采样方向时，先看 CPOL，再看 CPHA。

两种空闲电平，乘以两种读取时刻，就是四种模式

四种模式只是给四种组合编号，不是四套不同的数据内容。仍然发送同一个 A6，但主机必须使用从机要求的组合，让对方在正确时刻读取。

比如器件手册要求“时钟空闲高，在第二边沿采样”：先得到 CPOL＝1，再得到 CPHA＝1，合起来就是 Mode 3。模式由器件要求决定；选项都能点选，不代表从机都支持。

再用慢动作，把刚才的推理走一遍

1. 先看 Mode 0：初始 SCK 是低，点击一次“下一个时钟边沿”。第一个上升沿读取 D7。下一次下降不增加已采样位数，再一次上升才读取 D6。
2. 换成 Mode 2，只改变空闲电平：仍然在第一边沿读，但第一边沿已经变成下降沿。比较两次初始 SCK 和第一个读取动作。
3. 回到 Mode 0，再换 Mode 1，只改变采样次序：SCK 仍空闲低；第一次上升先准备数据，第二次下降才把已采样位数加一。最后再自行判断 Mode 3。

到下一节配置 CubeMX 时，先根据器件要求确定这两个约定，再把它们对应到界面中的 Clock Polarity 和 Clock Phase。此时是在填写已经理解的含义，而不是先照抄一组名字。

现在把时序约定填进 CubeMX

现在才打开 CubeMX 的 Connectivity → SPI1。截图用于认识选项；独立实验采用主机、全双工、8 位、MSB First、Mode 0，并用普通 GPIO 控制一根低有效 CS。手表真实屏幕使用 SPI2，后面单独对照。

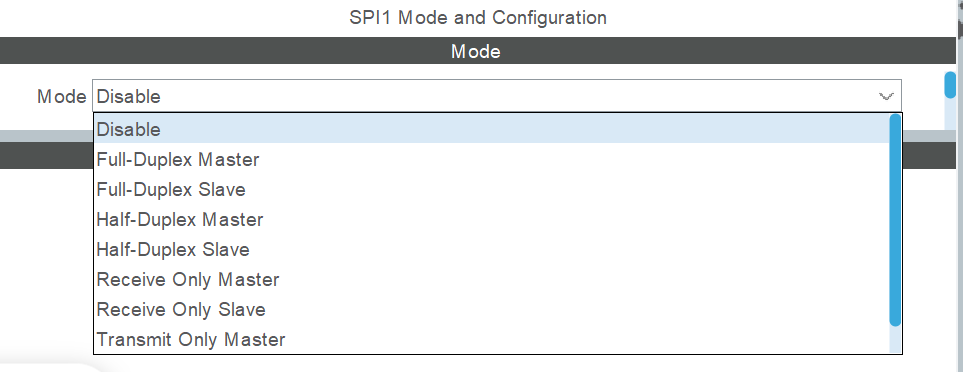

Mode：选择谁供时钟，以及数据往哪边走

参数截图中，哪些值需要调整？

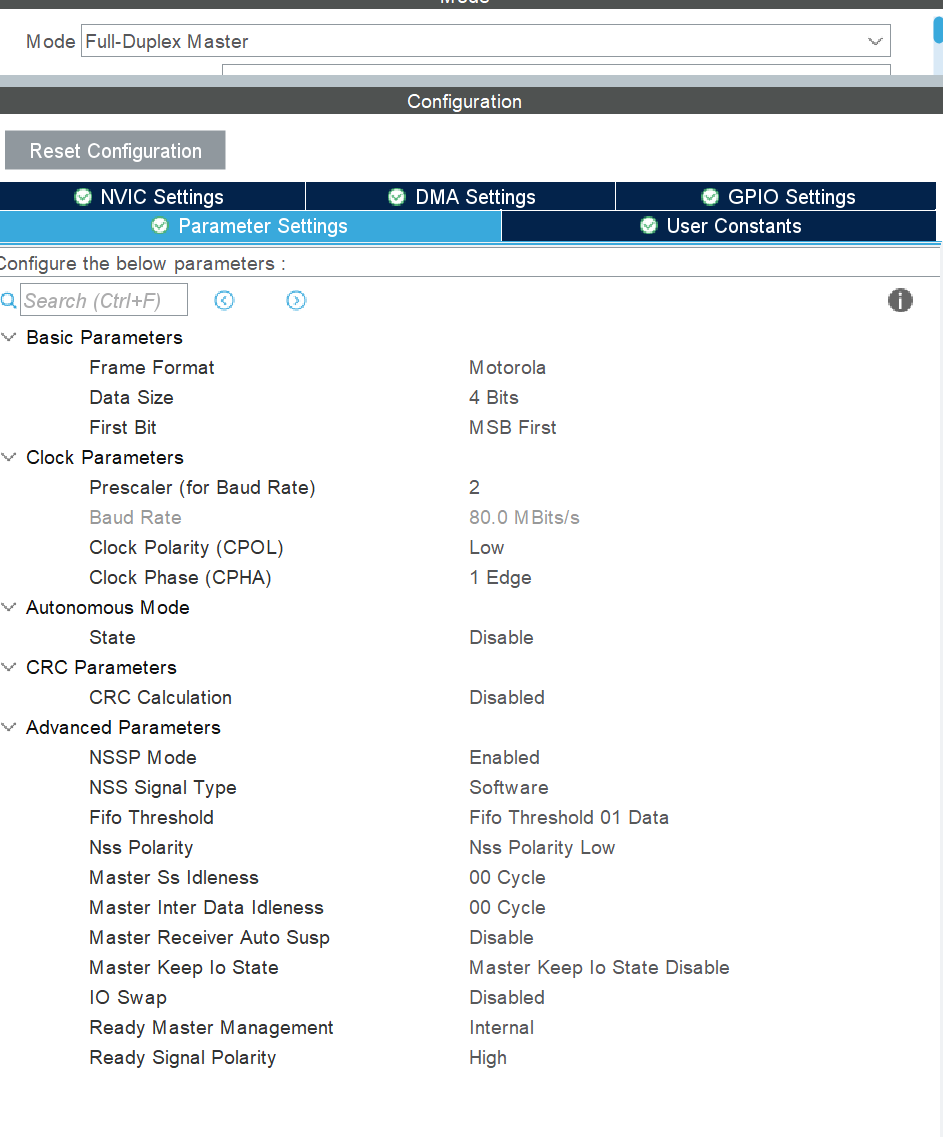

下图展示参数所在位置。图里的 Data Size 是 4 Bits，Prescaler 是 2，界面算出的速率是 80.0 MBit/s；它们不是本章基础实验要照抄的配置。先看表格中的“本章选择”，完成调整后再核对界面。

SPI 时钟通常由该外设的输入时钟分频得到。例如本截图按 160 MHz 的内核时钟计算，除以 2 是 80 MHz，除以 256 则是 625 kHz。这只是本例算式，不代表所有 SPI1 都用 160 MHz。先在界面核对实际显示的频率，时钟树章节再追踪来源。

这里的 Software NSS 不会替程序自动拉低外部 CS。截图中的 NSSP Mode、NSS Polarity 主要与外设 NSS 管理有关，不能拿它们代替 GPIO 片选操作。本章不使用硬件 NSS 输出脉冲；FIFO 阈值先用一数据项，IO Swap 关闭，其他高级间隔与就绪选项先按目标芯片基础配置核对，等需要时展开。

GPIO 与 NVIC：轮询、中断、DMA 的准备不同

在引脚图中确认 SPI1_SCK、SPI1_MOSI、SPI1_MISO 是所选芯片支持的引脚，并按 SPI 功能使用复用模式。本章代码另外约定 PB0 为 CS：普通推挽输出、初始高电平；它与其他章节的按钮接法是不同独立实验，不能同时接成按钮和片选。

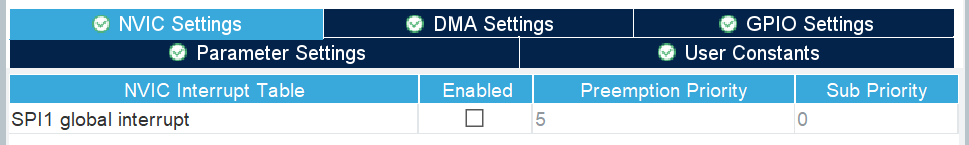

轮询函数自己检查硬件状态，本章第一轮不依赖 SPI1 global interrupt。到了中断实验，才勾选并配置入口；优先级 5 只是图中取值，不是所有工程都必须用的数字。DMA 的 DMA 通道及 SPI 中断准备在DMA 发送部分列出。

第 4 节 · 用 HAL 传输数据：从轮询到中断、DMA

下面围绕同一组发送数据逐步改变执行方式：先在函数里等发送结束，再让主循环继续执行，最后把重复搬运交给 DMA。引脚、字节含义与片选要求仍然沿用前面的知识。

先用轮询，完整走通一次发送

先认识管理对象和函数声明

SPI_HandleTypeDef 是 HAL 定义的 SPI 管理结构体类型。基础工程里的 hspi1 保存 SPI1 的配置和运行状态；&hspi1 把现有对象地址交给函数，不再自己定义一个同名对象。应用包含本工程的 spi.h，代码放在 SPI1 与 CS 初始化之后。

HAL_SPI_Transmit 从指定存储区取数据并发送；这是阻塞式调用，等正常完成、超时或出错后才返回。先看声明，不需要复制实现：

接口阅读 · 声明来自本工程 STM32U5 HAL1 头文件

HAL_StatusTypeDef HAL_SPI_Transmit(
    SPI_HandleTypeDef *hspi,
    const uint8_t *pData,
    uint16_t Size,
    uint32_t Timeout);

uint8_t 是无符号八位整数；uint16_t、uint32_t 分别是无符号 16、32 位整数。HAL_StatusTypeDef 是状态枚举：HAL_OK 表示本次本端正常完成，HAL_BUSY 表示操作忙，HAL_TIMEOUT 表示等待超时，HAL_ERROR 表示错误。status 是应用自己取的变量名，用于保存状态，不是收到的字节。

主动控制 CS，再发送一个字节

复用 GPIO 章的 HAL_GPIO_WritePin：三个参数依次是引脚组、引脚掩码和输出状态，没有返回值。GPIOB 选择 B 组，GPIO_PIN_0 选择 0 号引脚；RESET 输出低，SET 输出高。本例片选低有效，所以先 RESET 选中，再调用 SPI，结束后 SET 释放。

独立实验第一步 · 放在 main 初始化之后，执行一次；之后保留原主循环

uint8_t tx = 0xA6;

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
HAL_StatusTypeDef status = HAL_SPI_Transmit(&hspi1, &tx, 1, 100);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);

if (status != HAL_OK) {
    /* 在调试器观察 status，不把这次操作当作成功。 */
}

用逻辑分析仪接到已确认的 SCK、MOSI、CS 和 GND，按实际电平与信号频率选择采样条件。应看到 CS 有效期间八个周期、MOSI 依次为 10100110。SPI 外设会生成时钟，不需要在 C 中手动每一位拉高拉低。

本端 HAL_OK 不证明从机接受了命令；即使从机没有连接，发送侧也可能把波形输出完。普通 SPI 没有统一的逐字节应答位，是否成功要通过从机状态、返回数据或实际现象确认。

接收函数与同时收发函数有什么不同？

先阅读接口 · 同时收发接口作为后续读取 SPI 器件的准备

HAL_StatusTypeDef HAL_SPI_Receive(
    SPI_HandleTypeDef *hspi, uint8_t *pData,
    uint16_t Size, uint32_t Timeout);

HAL_StatusTypeDef HAL_SPI_TransmitReceive(
    SPI_HandleTypeDef *hspi, const uint8_t *pTxData,
    uint8_t *pRxData, uint16_t Size, uint32_t Timeout);

HAL_SPI_Receive 将收到的数据写入 pData 指向的存储区；本工程 U5 驱动会按当前接收配置启动硬件传输，不能把它理解成只读一个内存变量。不同 STM32 SPI 版本接收时的时钟处理不同；如果读取其他 SPI 器件时需要明确发出命令或占位内容，可以使用同时收发函数；本节 OLED 实践只需发送。

HAL_SPI_TransmitReceive 一次同时发送和接收。参数依次为：管理对象地址、发送区地址、接收区地址、单元数量、超时毫秒数；返回值仍是操作状态。发送区与接收区本例使用两个不同变量；接收区才放返回数据。

不想一直等在函数里：改用中断方式

轮询发送期间，SPI 硬件在移位，CPU 也在函数里反复检查状态。发送内容变多时，希望主循环继续做别的事，可以让 SPI 在需要处理或完成时产生中断。

先看与轮询版本不同的地方

中断发送接口 · IT 表示 interrupt

HAL_StatusTypeDef HAL_SPI_Transmit_IT(
    SPI_HandleTypeDef *hspi, const uint8_t *pData, uint16_t Size);

三个参数依次是管理对象地址、发送区地址和单元数量；它没有轮询版的 Timeout 参数。返回 HAL_OK 表示这笔中断传输已启动，不代表线上已经发完。后面真正完成时，HAL 会调用完成回调；启动失败时则不能等待一个必定会到来的完成通知。

接收版 HAL_SPI_Receive_IT 的三个参数是对象、接收区、数量；同时收发版 HAL_SPI_TransmitReceive_IT 的四个参数是对象、发送区、接收区、数量。它们同样返回启动状态；本节先只做发送，避免一下引入两套缓冲区。

从 NVIC 到 HAL 的入口要接好

启用 SPI1 global interrupt，并按中断章的方法设置合适优先级。SPI1_IRQHandler 是本路中断入口，没有参数和返回值；入口调用 HAL_SPI_IRQHandler，其参数是 SPI 管理对象地址，也没有返回值。它负责检查 SPI 来源、搬运所需数据和完成相应处理。

入口对照 · 通常在 stm32u5xx_it.c；已有入口时只核对，不重复定义

void SPI1_IRQHandler(void)
{
    HAL_SPI_IRQHandler(&hspi1);
}

完成通知先介绍，再使用

HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi) 是发送完成回调；没有返回值，参数指向完成传输的 SPI 对象。接收完成叫 HAL_SPI_RxCpltCallback，同时收发完成叫 HAL_SPI_TxRxCpltCallback，参数与返回类型相同。HAL_SPI_ErrorCallback 用于错误通知。

本仓库关闭 SPI 动态回调注册，HAL 默认回调带 __weak。应用提供同名、同签名的普通全局实现即可替代，不加 __weak，也不声明 static。回调仍在中断路径中，不在里面长时间等待或调用 HAL_Delay。

下面用 static 数组保持发送区长期有效。tx_done 和 tx_fault 是中断写、主循环读的状态标志，使用 volatile 保证按要求访问；它不是锁。先只启动一笔传输，不在等待完成时重复提交。

中断发送第一部分 · 应用回调仅保留一份，实现位于 main 外部

/* 放在应用 C 文件的文件作用域。 */
static uint8_t tx_data[] = {0xA6, 0x3C, 0x55};
static volatile uint8_t tx_done = 0;
static volatile uint8_t tx_fault = 0;

void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi)
{
    if (hspi == &hspi1) {
        tx_done = 1;
    }
}

void HAL_SPI_ErrorCallback(SPI_HandleTypeDef *hspi)
{
    if (hspi == &hspi1) {
        tx_fault = 1;
    }
}

主循环中的 busy 是应用自己的事务标志，不是 HAL 内部状态。启动之前先拉低 CS，成功后让它继续保持低；收到完成标志才在主循环拉高。把 CS 紧跟在启动函数后拉高，会在数据还没发送完时提前结束事务。

中断发送第二部分 · 与上面的数组和回调配套，替换轮询实验

/* main 中：基础初始化完成后；本例独占 SPI1。 */
uint8_t busy = 1;
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
HAL_StatusTypeDef start_status = HAL_SPI_Transmit_IT(
    &hspi1, tx_data, sizeof(tx_data));
if (start_status != HAL_OK) {
    tx_fault = 1;
}

while (1) {
    if (busy != 0 && tx_fault == 0 && tx_done != 0) {
        HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
        busy = 0;
        /* 现在才允许按下一笔事务的规则改写 tx_data。 */
    }
    if (tx_fault != 0) {
        /* 停止提交新传输；在调试器观察 start_status 与 SPI 状态。 */
    }
    /* 继续其他普通工作；本例不自动重复发送。 */
}

正常情况下应看到 CS 持续有效、24 个时钟周期，完成后 tx_done 变成 1，主循环释放 CS。若启动失败或发生错误，本例停在可观察的故障状态，不声称已完成错误恢复。确认硬件已停止、整理片选和驱动状态之后，才能重新提交；不能只清掉错误标志就假装恢复。

搬运工作多了：再请 DMA 小助手

中断方式让主循环不再一直等，但 CPU 仍会在中断处理中帮助 SPI 搬数据。要发送很多字节时，能不能找一个硬件助手接手这部分重复工作？

DMA 就是这样的“小助手”。以发送为例，CPU 先告诉它：数据在内存哪里、要送到哪个外设、搬多少。随后 DMA 按外设请求，把数据搬给 SPI，SPI 再按 SCK 把位送到引脚；接收时则把外设数据搬进内存。DMA 不只服务 SPI，也能服务其他适配的外设。

先配置一笔普通 DMA 发送需要的条件

在独立 SPI1 的 DMA Settings 中，为发送添加对应 SPI1_TX 请求。界面与可选 DMA 控制器随芯片不同，本节不把某个通道号当成通用答案。先按这些含义核对：

在 STM32U5 中，GPDMA 还可能涉及节点和链表配置；先把它理解为描述搬运任务的配置。如果当前工程使用该界面，必须确认它是一笔有效、有限的任务并完成对象关联。这里先使用已经准备好的独立基础工程；节点结构与请求机制到 DMA 章再逐步拆开，不临时拼一段未说明的底层初始化。

DMA 通道中断与 SPI 中断都要核对

DMA 通道需要由它自己的中断入口交给 HAL_DMA_IRQHandler。这个函数接收对应 DMA 管理对象的地址，没有返回值，用于处理该通道状态；具体通道入口名和对象由基础工程的实际分配决定，不能把别人的通道号直接照抄。

本工程 STM32U5 HAL1 的普通非循环 SPI DMA 发送，还需要 SPI 中断完成收尾。驱动在 DMA 搬完后允许 SPI 的传输结束事件 EOT，再经 SPI 中断完成处理、调用应用回调。因此要同时核对 DMA 通道中断和中断发送部分的 SPI1 global interrupt、SPI1_IRQHandler。只开 DMA 中断而不接 SPI 入口，可能收不到预期完成回调。

这也说明：DMA 把数据送给外设，与最后一位已经从引脚发完，是两个时刻。不要在 DMA 刚搬完内存数据时就自行释放 CS。这里依据本章 U5 普通非循环驱动路径说明，其他系列或循环模式要重新核对。

使用方法：换启动函数，保留完成规则

先认识 DMA 发送接口，再修改中断发送部分示例

HAL_StatusTypeDef HAL_SPI_Transmit_DMA(
    SPI_HandleTypeDef *hspi, const uint8_t *pData, uint16_t Size);

它的三个参数依次是 SPI 对象地址、发送数据地址、单元数量；返回 HAL_StatusTypeDef，HAL_OK 只表示启动成功。仍没有轮询 Timeout 参数。接收版 HAL_SPI_Receive_DMA 使用对象、接收区、数量；同时收发版 HAL_SPI_TransmitReceive_DMA 使用对象、发送区、接收区、数量，需要相应收发 DMA 配置。

完成上述初始化和中断准备后，保留中断发送部分长期有效的 tx_data、tx_done、tx_fault、两个回调和主循环，只把启动语句替换为下面这一句。不要先启动 IT 再紧接着启动 DMA；它们是两次独立实验。

替换中断发送部分 start_status 的声明与启动语句，其余正常完成处理不变

HAL_StatusTypeDef start_status = HAL_SPI_Transmit_DMA(
    &hspi1, tx_data, sizeof(tx_data));

普通发送完成后仍到 HAL_SPI_TxCpltCallback，应用收到 tx_done 再释放 CS；错误路径仍要停止新提交并处理，不能自动假定 DMA 已停。先对照三字节的波形和完成标志，再用更长、内容已知的数组比较 CPU 能否在主循环继续工作。

到 DMA 专章，再解释请求、通道、节点、总线争用和缓冲管理。GPIO 手动实现 SPI 也放在学过定时器后的回访实验，本章不使用来历不明的延时函数或空循环冒充准确时序。

第 5 节 · 用 SPI 点亮 OLED，再显示取模图片

固定字节实验之后，用真正看得见的画面检验 SPI。这里选用SSD1306、128×64、已配置为四线 SPI 的单色 OLED 模块。本节只做轮询显示，先清屏、画一个点，再显示取模图片；不先引入完整 UI 库。

参考 波特律动的 OLED 绘图与取模讲解认识“先画缓冲区，再刷新”的使用流程。该例程的板载屏是 I²C 接口，控制器也与本例不同；本节另提供 SPI 教学代码，不把它的接线和初始化直接照搬过来。

这份文件描述的是控制器芯片。实验尚未指定具体品牌的 OLED 模组，供电范围、接口焊盘和排针顺序仍需该模组的说明或原理图；不能将芯片引脚图直接当成模块排针图。

先确认手里的屏，接的是什么接口

OLED 是显示技术名称，不是一套统一通信协议。有些模块只引出电源、SCL、SDA 四个引脚，已经固定为 I²C；另一些模块引出 CS、D/C、RES 等，可以使用 SPI。即使外形、分辨率相同，也不能默认控制器和初始化相同。

本例假设使用供电和逻辑输入均支持本实验 3.3 V 的成品模块，内部电荷泵供屏使用，接口选择已经设为四线 SPI。电荷泵可以先理解为模块中为 OLED 工作准备显示电压的部分。若实际型号是 SH1106、CH1116、SSD1309 或 128×32 面板，先换成匹配的驱动和初始化，不能只改一个宽度数字。

SPI1 延续前面 8 Bits、MSB First、Mode 0、软件 NSS 的设置，先用不高于 1 MHz 的 SCK，并核对模组要求。SSD1306 的 SPI 模式是写入路径，这个显示实验不连接 OLED 返回的 MISO。屏幕丝印有时也把 SPI 数据线写作 SDA，要结合接口选择和说明判断，不能只凭这三个字母认定是 I²C。

CS、D/C 和 RESET 为什么都需要？

CS 解决“这次选谁”。D/C 解决“这个字节该当成什么”：D/C 低时，控制器按命令及其参数解释字节；D/C 高时，把字节写到显示数据存储区。RESET 则让控制器回到确定的起点。设置引脚模式、复位、初始化，都要先于正式画图。

例如 0xAE 是关闭显示输出，0xAF 是打开显示输出；开显示不等于已经填好所有像素。初始化还要设置行数、寻址方式和供屏参数。本例的完整命令在教学驱动中逐项加了注释，第一轮先认清每组命令解决哪类配置，不要求背十六进制表。命令含义按 SSD1306 手册核对。

128×64 个黑白点，为什么只需 1024 字节？

单色屏每个像素用一个位表示亮或灭。128×64＝8192 个像素；每字节八位，所以一整屏是 8192÷8＝1024 字节。

本例把纵向相邻的八行看作一页：y＝0～7 是第 0 页，y＝8～15 是第 1 页，依次到第 7 页。每一页有 128 列，每列一个字节。字节的 bit 0 对应这组八行最上面的像素，bit 7 对应最下面的像素；先逐列向右放，再放下一页。

例如点亮 (x＝10，y＝9)：第 1 页、第 10 列的字节中，设置 bit 1。对应数组 frame[1][10]，在 1024 字节连续排列中是下标 138。图案要出现在哪里，由这些像素位置决定，不由 C 数组的变量名决定。

先亲手发一条命令，再看看哪些代码总在重复

刚才已经知道 D/C 低表示命令。现在只发送 AE（关闭显示）：先把 D/C 拉低，再把 CS 拉低，调用已经学过的 SPI 发送，最后释放 CS。这个片段用于看发送动作；屏幕完整初始化之前，不要求它出现图案。

对照教学驱动内部发送过程 · SPI1 与三个控制引脚已经初始化

uint8_t command = 0xAE;
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET); /* D/C：命令 */
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET); /* CS：选中 */
HAL_StatusTypeDef status = HAL_SPI_Transmit(&hspi1, &command, 1, 100);
HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);   /* CS：释放 */

如果要发送 AF 或其他命令，变的是 command，周围的控制线和发送动作一样；若发送像素，D/C 改为高，其他过程仍相似。每条命令都重复这些语句会遮住命令本身，于是把这段重复操作放进 write_bytes：第一个参数说明命令还是显示数据，第二个给字节地址，第三个给字节数，返回 HAL 的发送状态。

已有 oled_lesson.c 的发送封装 · 先对应刚才展开的 GPIO 与 HAL 调用

static HAL_StatusTypeDef write_bytes(uint8_t is_data,
                                    const uint8_t *data, uint16_t size)
{
    if (data == 0 || size == 0) {
        return HAL_ERROR;
    }
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1,
                      is_data ? GPIO_PIN_SET : GPIO_PIN_RESET);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);
    HAL_StatusTypeDef status = HAL_SPI_Transmit(&hspi1, data, size, 100);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);
    return status;
}

再回到前面的 frame 数组：把所有字节清零，就是清空画布；根据 x、y 改其中一个位，就是画点；把八页数组依次发出去，就是刷新。因此 Clear、Pixel、Flush 分别只是给这三个具体动作起名字，并没有换一种通信方式。Init 则把复位、设置参数、清屏和打开显示按顺序组合；Bitmap 把取模数组逐点写到同一块画布。

理解这些动作后，再使用下面五个函数。使用它们时可以随时回到源文件，找到刚才已经认识的 GPIO、SPI、数组与位运算。

先认识教学驱动的五个函数

本节提供 oled_lesson.h 和 oled_lesson.c。这是本教程为独立 SPI 实验写的封装，不是 HAL 自带函数，也不是波特律动库的同名替代品。把它们分别加入独立实验工程的头文件、源文件目录并参与构建，应用中包含 oled_lesson.h；需要的 spi.h、hspi1 由基础工程提供。

这些返回状态沿用前面学过的 HAL 状态。HAL_OK 说明本端调用正常完成，不等于屏幕供电、控制器选择和画面内容全部正确。Pixel 和 Bitmap 改的是 MCU 的 RAM 缓冲区；Flush 才把画面送到控制器。

带着手册读一次 Flush：三条命令怎样确定起点？

打开上表的页寻址说明，再看 oled_lesson.c 的 Init 与 Flush。先在 Init 找到 0x20, 0x02：前者选择寻址方式，后者是它的参数。读命令表时先分清“命令”与“紧跟的参数”，不能把数组中每个数都当成独立命令。

接着跟踪循环中的 page＝1：0xB0 | page 得到 B1，选第 1 页；0x00 和 0x10 分别将列起点的低、高四位设为零。然后才以 D/C 高发送这一页的 128 个字节。读完一页并不替本例选好下一页，所以 Flush 的循环再次发命令设置下一页起点。

练习：如果只想从第 1 页、第 10 列开始发送，先把 10 写成十六进制 0A，再分别组装页、低列、高列命令。结果应为 B1 0A 10；随后传输的一个数据字节仍代表这一列的八个像素，而不是八列。可以对照 p.34 的页寻址图检查自己的推导。

第一步：初始化、清屏，再点亮一个像素

先确认 SPI1、PB0/PB1/PB2 已初始化，HAL 的毫秒时基正常。驱动中的等待用已学过的 HAL_Delay，复位等待是本例保守设置，实际供电和复位要求仍以模块说明为准。以下代码放在 main 的基础初始化之后、原主循环之前：

第一步 · 初始化本身会清屏；再画一个点以观察完整流程

HAL_StatusTypeDef oled_status = OLED_LessonInit();
if (oled_status == HAL_OK) {
    OLED_LessonClear();
    OLED_LessonPixel(10, 9, 1);
    oled_status = OLED_LessonFlush();
}
/* 在调试器观察 oled_status，后面继续原来的主循环。 */

预期背景熄灭，在靠左上处出现一个小点。点很小，可改成一个 8×8 方块：两个循环让 x 从 0 到 7、y 从 0 到 7，逐点调用 Pixel，最后只调用一次 Flush。先把这一步跑通，再增加图片或汉字。

如果方向镜像或上下颠倒，先核对初始化中的扫描映射及面板安装方向；如果完全不亮，优先查供电、接口选择、复位、CS、D/C 和发送状态，不先怀疑字模。

第二步：推荐波特律动取模助手

推荐使用 波特律动 OLED 取模助手。它提供字体取模和图片取模，可以预览图案并生成 C 数据；这样不必手工为每个像素计算字节。取模就是把文字或图片，按某种像素排列约定转换成数字数组，不会自动替你完成接线和初始化。

1. 先用本节原创的 8×8 箭头 BMP，进入工具的“图片取模”功能导入。图案有明确方向，适合检查镜像和位顺序。
2. 保持 8×8、单色，不缩放成其他尺寸。让亮像素对应 1、背景对应 0；工具中可看到阴阳码等选项，需要结合预览确认。
3. 按本节约定选择或转换排列：纵向八像素组成一个字节，bit 0 在上；先排同一页的各列，再排下一页。工具提供多种取模方式，不能只看名称相似就认定匹配。
4. 导出纯像素数据，检查 8×8 应为八个字节，并与下面的数组比较。如果输出带 Image、Font 结构体、UTF-8 编码前缀等，那是另一种库的数据包装，不能整段当作本例 data 传入。
5. 数组正确后，先把箭头画到固定坐标并刷新，最后再换自己的图片。

这张箭头按本例排列应得到的八个字节 · 放在文件作用域

static const uint8_t arrow8[] = {
    0x1C, 0x1C, 0x1C, 0x7F, 0x3E, 0x1C, 0x08, 0x00
};

下面每个参数都能对应到刚才的表：16、16 是图案左上角；8、8 是宽高；arrow8 是像素数组地址；sizeof(arrow8) 在这个实际数组处为八个字节。Bitmap 返回成功后再刷新：

第二步 · 若原作用域已有 oled_status，只赋值，不重复声明

/* 保留前面已成功完成的初始化；替换单点绘制部分。 */
OLED_LessonClear();
HAL_StatusTypeDef oled_status = OLED_LessonBitmap(
    16, 16, 8, 8, arrow8, sizeof(arrow8));
if (oled_status == HAL_OK) {
    oled_status = OLED_LessonFlush();
}

本例 Bitmap 按宽×向上取整(高÷8) 检查数据长度。例如 16×16 需要 32 字节，13×10 需要 26 字节，而不一定是像素总数直接除八；每页不足八行也占一个字节。它按 0、1 覆盖图案矩形中的像素，超出屏幕的目标像素裁掉。

汉字与图片的共同点，以及不能混用的部分

字体取模把一个字变成一小块点阵，图像取模把整张图变成点阵。第一次可先选一个 16×16 字，取得匹配排列的 32 字节像素，像图片一样画出来；显示多个字符时，再按字符编码找到对应点阵、依次移动坐标。

取模助手默认可生成适配波特律动 OLED 驱动的 Font 定义，可能在每个点阵之前包含字符编码。这种导出应搭配相应驱动的字体接口使用；本例只吃纯像素数组，不能把带编码的数据直接交给 Bitmap。字形数据与 I²C、SPI 传输无关，真正决定能否复用的是排列方式和绘图接口。

从这个实验接回中断、DMA 与手表彩屏

本例用轮询发送，是为了先把“命令、数据、画布、刷新”看清楚。驱动内部的页地址数组与部分命令变量是局部数据；不能只把 HAL_SPI_Transmit 改为 DMA 后缀就离开函数，也不能让异步传输尚未完成时继续切 D/C、CS。异步刷新需要把缓冲区、页次序和完成通知一起组织。

手表本身用 GC9A01 彩色 LCD，并非本例 SSD1306 单色 OLED。进入支线一后，沿同样的“配置 → 命令 → 数据”路径阅读，并结合 GC9A01 手册学习 RGB565 和矩形窗口。

接下来：继续主线，或进入屏幕与 UI 支线

如果想继续驱动手表彩屏，可以转到 支线一：GC9A01 屏幕实战，再按 七篇路线学习 LVGL。它从已有的 SPI 知识继续深入，不作为后面主线的前置要求。

主线则继续 I²C：SPI 常见一对多接法需要独立片选，能不能把“找谁”放进共用的数据中？下一篇由此引出设备地址，再区分设备内部的寄存器地址。

检查理解

参考与继续阅读

• 波特律动 · OLED 绘图与取模与在线取模助手：绘图使用流程与工具推荐；原例程是 I²C，不是本节 SPI 驱动。
• Solomon Systech · SSD1306 手册：四线 SPI、显示存储区和命令。
• Adafruit · SSD1306 开源实现：交叉核对 128×64 面板初始化与图像缓冲方法；本节教学驱动独立编写。
• Analog Devices · SPI 接口与时序入门：用于核对信号方向与四种模式。
• ST · AN5543 SPI 使用指南：不同 SPI 硬件版本和完成处理差异，作为进阶查阅。
• ST · STM32U5 HAL1 SPI 源码与本仓库驱动：接口、弱回调以及普通 DMA 完成后的 EOT 收尾路径。

本章的图解、代码实验与页面模型按教学顺序组织；项目事实以本仓库当前实现为准。完整来源见 资料索引。不同系列的时钟、引脚与 DMA 初始化不能直接互换。
